Как работает hip-мотор в носимом экзоскелете

Hip-экзоскелет — самая распространённая B2C-конфигурация носимых устройств. Внешне это лёгкий пояс с двумя «крыльями» по бокам, которые крепятся к бёдрам. Внутри — четыре блока: два мотор-редуктора, набор сенсоров, контроллер и аккумулятор.

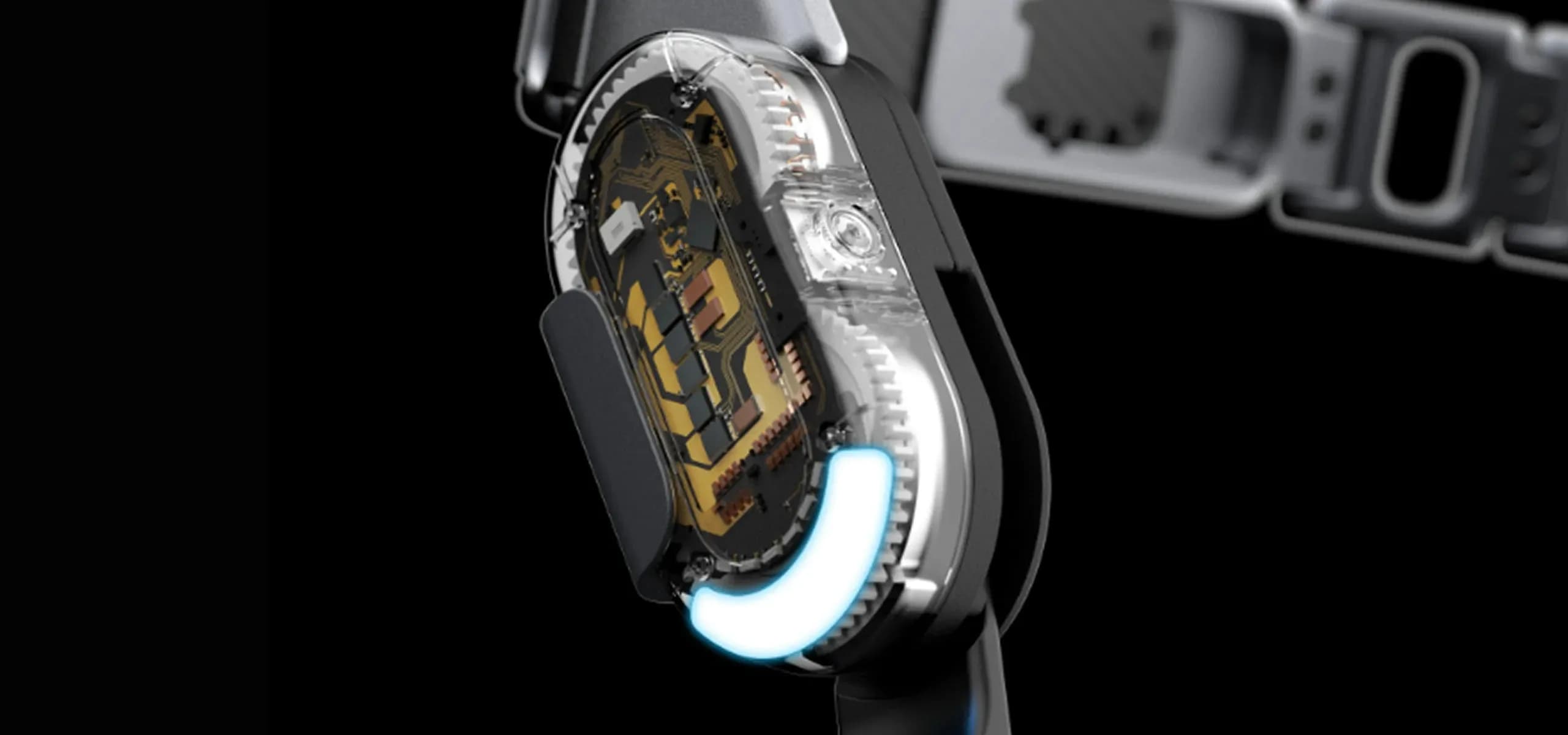

Мотор и редуктор

В каждом «крыле» спрятан бесколлекторный (BLDC) электромотор. Бесколлекторный — потому что без щёток: дольше живёт, меньше нагревается, тише работает. Сам мотор маленький — размером с теннисный шарик — и крутится 3000–6000 об/мин. Напрямую такая скорость для шага бесполезна, поэтому за мотором стоит планетарный редуктор с передаточным числом 30:1 или 50:1. На выходе остаётся 60–150 об/мин, но крутящий момент вырастает в десятки раз — до 12–18 Н·м у потребительских моделей.

Сенсоры

Чтобы мотор включался в правильный момент, экзоскелет должен «понимать», что делает нога. Этим занимаются три типа датчиков. IMU (инерциальный модуль из акселерометра и гироскопа) отслеживает наклон и ускорение каждого бедра 100–200 раз в секунду. Энкодер на валу мотора знает текущий угол поворота. Датчик усилия в креплении ловит сопротивление: если нога неподвижна, тяги не будет.

Алгоритм ассистенции

Контроллер 50–100 раз в секунду гоняет данные с сенсоров через алгоритм state machine: «нога качается вперёд», «нога в опоре», «нога толкается назад». В фазе разгибания бедра — добавляется тяга мотора. В фазе переноса — мотор отключается, чтобы не мешать. В AI-моделях (Hypershell Pro X / Carbon X, RoboCT GoGo-H, VIGX π Plus) сверху накручен классификатор активности: ровная ходьба, бег, подъём по лестнице, спуск — для каждого режима свой профиль тяги.

Откуда берётся «1 л.с.»

В характеристиках часто пишут «пиковая мощность до 1 л.с.» (≈750 Вт). Это мгновенный пиковый отдача мотора — для рывка вверх по крутому склону или старта бега. В реальной длительной ходьбе мотор использует 50–150 Вт, потому что дольше 5–10 секунд держать пик батарея не позволяет: аккумулятор просто не отдаст столько тока.

Что снаружи

Корпус — алюминий или карбон, ремни — нейлон с силиконовой накладкой против скольжения, аккумулятор обычно встроен в один из боковых модулей. Зарядка — USB-C, 30–65 Вт, полный цикл 1.5–2.5 часа. Никакой магии — просто аккуратная электромеханика, в которой главное — алгоритм, ловящий момент шага.
